1.1 設備型號

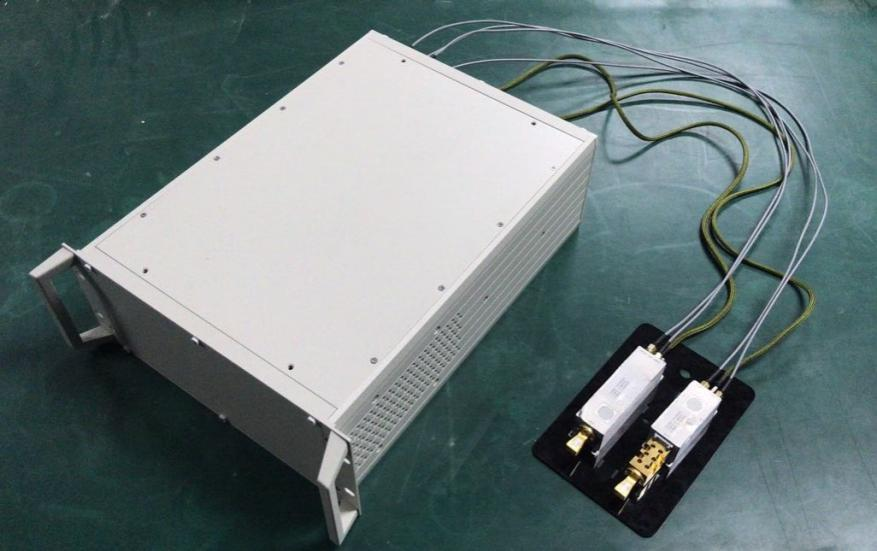

光纖型雷達目標模擬器的實物照片如圖所示：

圖 1 光纖型雷達目標模擬器

1.2 工作原理

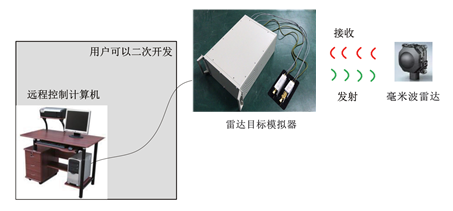

模擬器的測試場景和工作原理示意圖如下圖所示：

圖 2 模擬器工作原理圖

模擬器接收毫米波雷達發射信號后按照顯控界面預設的運動模式進行模擬，產生回波信號，然后發射給待測的毫米波雷達進行回波模擬測試，可以檢測出被測毫米波雷達測速測距性能及精度。

在遠程控制模式下，遠程控制計算機顯控界面通過串口與模擬器通信，實現控制命令下發，參數下載并讀取模擬器測量結果，顯示在計算機顯控界面上。

將模擬器的天線輻射端對準毫米波雷達的天線端，兩個天線端口距離控制在1~10米（典型距離2米）。如需要改變模擬器的高度、角度，可以通過機箱的手提支架分五個檔位調整，調整角度范圍0°—90°，調整步進為18°。

1.3 對外接口

設備的對外接口包括電源接口、PC接口和接地：

1) 電源接口：電源接口位于設備的尾部左上角，為交流220v供電接口。

2) PC：PC接口位于設備的尾部右下角，是RS485串口，接收遠程計算機的控制指令，滿足用戶對測試步驟進行編程再開發，同時返回測試設備的測量結果給計算機。隨設備裝箱的線纜有一根3米長、雙頭DB9線纜，一個RS485轉RS232的轉換頭，一根RS232轉USB的線纜，它們組合連接起來使用，實現電腦USB口到設備485串口的控制。

3) GND：位于設備的尾部左下角，為設備的接地螺栓。

1.4 主要功能描述

1) 多目標速度/距離/RCS精確模擬功能：用戶可以通過遠程控制軟件設置模擬目標速度、距離和RCS組合，模擬器按照設定的狀態產生回波信號發射給毫米波雷達，觀察毫米波雷達的測速測距性能是否正常

2) 角度模擬功能：根據用戶需要，可以另提供單角度目標模擬功能。該功能需另配角度定標裝置。

1.5 主要性能指標

1) 工作頻段：76GHz ~ 81GHz；

2) 瞬時帶寬：5GHz；

3) 輸入功率范圍：-50dBm~0dBm；

4) 抗燒毀功率：≥+10dBm；

5) 模擬目標個數：1~4個；

6) 模擬距離范圍：5m、50m、100m、200m的任意組合；

7) 模擬距離精度：±0.1m；

8) 模擬速度設置范圍：-720km/h ~ +720km/h；

9) 模擬多普勒頻率步進：1Hz；

10) RCS可控范圍：-30dBsm~+50dBsm；

11) RCS控制精度：±1dB；

12) 回波輻射功率步進：0.25dB；

13) 最大發射功率：≤+20dBm；

14) 適應雷達波形：快掃鋸齒波、MFSK、FMCW等。
